Condensadores
En electricidad y electrónica, un condensador es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) generalmente en forma de tablas, esferas o láminas, separadas por un material dieléctrico (siendo este utilizado en un condensador para disminuir e campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidas a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en a otra (siendo nula la carga total almacenada)
Luces Audio Ritmicas de 3 canales
Luces Audio Rítmicas de 3 canales
Este tipo de iluminación es muy habitual en lugares de baile como clubes y discotecas ya que las luces de diferentes colores y ubicaciones se encienden al ritmo de la música o el audio local y en función al tono del sonido. Con los sonidos graves se pueden accionar luces de un color determinado, azul por ejemplo. Con los sonidos de tono medio se accionarán otras de otro color, podrían ser amarillas. Y con las notas agudas (como la voz humana) se accionaran otras luces que pueden ser verdes. Aunque esto queda a gusto de cada uno.
Para simplificar su entendimiento dividimos el circuito en tres etapas bien diferenciadas. Por empezar la fuente de alimentación que se encarga de reducir los 220v de la red pública a 12v de continua.
Con un transformador de 500mA sobra para proveer corriente a todo el sistema, incluyendo los ventiladores del cooler.
Por otro lado el circuito de entrada presta a dos posibilidades. La primera es un pre amplificador microfónico con una cápsula de electret la cual capta el sonido ambiental, lo amplifica los suficiente y lo entraga a la siguiente etapa.
La señal de audio es captada por el micrófono el cual es alimentado por la resistencia de 1.8K. El capacitor de 100nF se encarga de desacoplar la continua dejando pasar sólo la señal de AF. El primer amplificador operacional (A1) se encarga de la pre amplificación inicial de la señal cuya ganancia (sensibilidad) se ajusta por medio del potenciómetro de 1 mega colocado como regulador de realimentación. Una segunda etapa amplificadora (A2) se encarga de elevar un poco mas el nivel de la señal de audio para entregarla a la última etapa amplificadora (A3) la cual se dispone como seguidor de tensión presentando una alta impedancia de entrada y una baja impedancia de salida, esto dispuesto así para que los tres filtros de la siguiente no interactúen entre sí produciendo malfuncionamiento.
Si se desea ingresar la señal de audio proveniente directamente de un parlante se puede armar una etapa de aislamiento y adaptación de impedancia como la mostrada abajo.
En este caso la señal de audio, proveniente directamente de un parlante, ingresa a un potenciómetro que permite regular la sensibilidad. El transformador empleado es uno común empleado en las etapas de salidas de radios a transistores como los Spica. En su bobinado de alta impedancia (Hz) entra la señal y sale por el de baja (Lz) produciendo así el aislamiento necesario. Recordar que en el sistema la masa se encuentra conectada directamente a uno de los terminales de la red eléctrica lo que implica peligro extremo en caso de realizar una conexión errónea.
Seguidamente, la señal de audio adecuadamente amplificada y con la debida impedancia ingresa al módulo de filtrado y accionamiento eléctrico.
El primer filtro (el de arriba) deja pasar sólo las señales que sean inferiores a 500Hz (sonidos graves) que son amplificadas por el transistor y accionan el triac de potencia haciendo brillar las luces al ritmo de los sonidos de baja frecuencia.
El segundo filtro (el del centro) deja pasar las señales cuya frecuencia esté comprendida entre los 500Hz y los 2.5KHz (sonidos medios) que son amplificadas de la misma forma que el módulo anterior y también accionan un triac para comandar las luces.
Por último, el filtro de abajo se encarga de dejar pasar las señales de frecuencias superiores a 2.5KHz, haciendo que brillen las luces al compás de los sonidos agudos.
En los tres casos se han dispuesto potenciómetros que se encargan de regular la cantidad de brillo para cada canal de luces.
Armado:
Con un cooler para micros AMD Athlon de dos ventiladores se puede montar los tres triacs, cuidando que el terminal de la aleta sea común a los tres componentes, para lograr así una eficiente disipación del calor. En estas condiciones se pueden colgar hasta 1500W de potencia incandescente sobre cada canal de luces. Para mayor potencia se pueden colocar mas transistores y triacs en paralelo.
Hay que prestar mucha atención al momento de armar el sistema ya que la masa común, que va desde el micrófono hasta la última etapa de potencia en los triacs, está conectada a uno de los polos de la red eléctrica por lo que es posible que si no se realizan los aislamientos adecuadamente se reciban descargas eléctricas. Un punto crucial es la cápsula del micrófono que tiene su terminal negativa conectada al recubrimiento metálico. Si no se aísla esa cápsula (colocándola dentro de una funda termo retráctil o dentro de un pequeño gabinete plástico) se podría recibir una descarga con sólo tocarla.
Para señalizar en el frente del gabinete el encendido de cada canal se pueden colocar diodos leds de diferentes colores directamente en paralelo con la salida de 220V de cada vía. Para ello se debe colocar a cada diodo led una resistencia limitadora de corriente de 22K. Se recomienda usar diodos de alto brillo para una mejor visualización. También se puede colocar un led indicador de encendido en paralelo con la salida de la fuente de alimentación, en este caso la resistencia deberá ser de 1K. Si se va a utilizar un led intermitente habrá que colocar en paralelo con éste un capacitor de 100nF para evitar que el destello produzca ruidos en los amplificadores de audio o en la mesa de mezcla.
Visto de frente, con las inscripciones visibles y los terminales hacia abajo las conexiones del triac son, de izquierda a derecha: Terminal 1, Terminal 2 y Disparo.
Amplificador de sonido 400W
Click para agrandar la imagenPrimero descarga el archivo PDF con el impreso y la lista de materiales de un amplificador de 400W complementario. Este amplificador, ademas de ser muy potenete, tiene una gran fidelidad y limpieza.
Este circuito amplificador de audio por ser complementario, utiliza transistores NPN y PNP. Además por utilizar dos transistores de cada uno por cada salida, permite el trabajo con 4 ohmios. Esto quiere decir que podemos colocarle 4 parlantes de 8 ohmios en total (2 parlante por canal).
Recuerde que los transistores de salida van aislados del disipador con aislantes de mica y grasa siliconada la cual ayuda a trasnsmitir el calor al aluminio.
LA FUENTE SIMETRICA REGULADA
Descarga el El archivo PDF con los planos y el impreso de una fuente simetrica regulada. Este circuito no necesita mayor explicación, se trata de una fuente simétrica regulada de gran utilidad en proyectos como preamplificadores y circuitos que neseciten voltajes estables. Puede proporcionar 15VDC por sección (-15 y +15), con un consumo de hasta 2A, dependiendo del transformador que le coloquemos a la entrada AC.
EL PRE-AMPLIFICADOR de Audio:
Primero descarga El archivo PDF con los planos del Circuito amplificador de audio, el Circuito impreso y lista de materiales electrónicos de un preamplificador para bajo eléctrico. Este preamplificador esta basado en el gallien krugger 400 RB, y es un aporte de Ricardodeni de el sitio Forosdeelectronica.com con el impreso retocado por nosotros para darle el estilo que caracteriza nuestros PCB.
Para despejar dudas observe la foto dando clic sobre ella, y la vera más grande
Fuente de Poder 0 a 30 v
EL NUEVO MUNDO DE LOST-AWAY = LA ELECTRONICA , Y PARA EMPESAR LES EXPLICARE COMO HACER UNA FUENTE DE VOLTAJE CON UN LM317 DE 0v A 30v
Primero logico los MATERIALES:
1.-LM317
2.-2 Diodos o Si quieres puedes Usar un puente de diodos de 2 o mas ampers
3.-2 Terminales la de la entrada y la de la salida

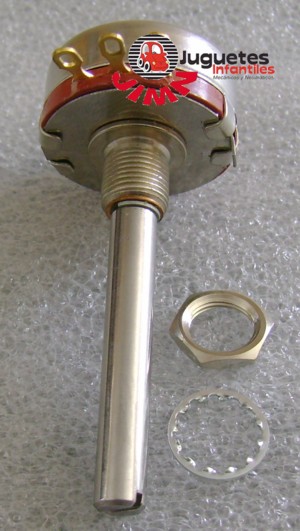

4.-1 Potenciometro de 5k
5.-1 Capacitor de 4700uF, Otro de 0.1uF, Y uno de 100uf
6.-Y una resistencia de 220 Ohms
7.-1 Transformador 120 / 240V
Ahora el Circuito
1.-Primero Las terminales
2.-Luego de cada terminal positiva ponemos un diodo dejando pasar la señal positiva
3.-En la 2 pata de los diodos se puentean
4.- De la segunda pata del diodo de arriba pones el capacitor de 4700uF con la pata negativa conectada a la terminal negativa del principio y la pata positiva a la de el diodo de arriba
5.-Luego conectamos de donde sigue de la pata positiva del capacitor conectamos a la 3ra pata del lm317 la configuracion del circuito de la imagen no es esa es la que puse en la foto del lm317
6.-Luego Conectamos la primera pata del LM317 a la primera pata del potenciometro puenteamos las patas 2 y 3 del potenciometro y las conectamos a TIERRA (-) A la pata negativa del capacitor
7.-Luego de la primera pata del potenciometro conectamos la resistencia a la 2da pata del lm317
8.-Despues a la pata de la resistencia que conectamos al lm317 le conectamos el positivo del capacitor de 0.1uF y la negativa a tierra logico
9.- Luego conectamos la pata positiva del capacitor de 100uF a la positiva del de 0.1uF y la negativa a negativo xD
10.- La Salida positiva la tomamos de los capacitores de la pata positiva y la salida negativa Igual pero de la pata negativa logico xD
